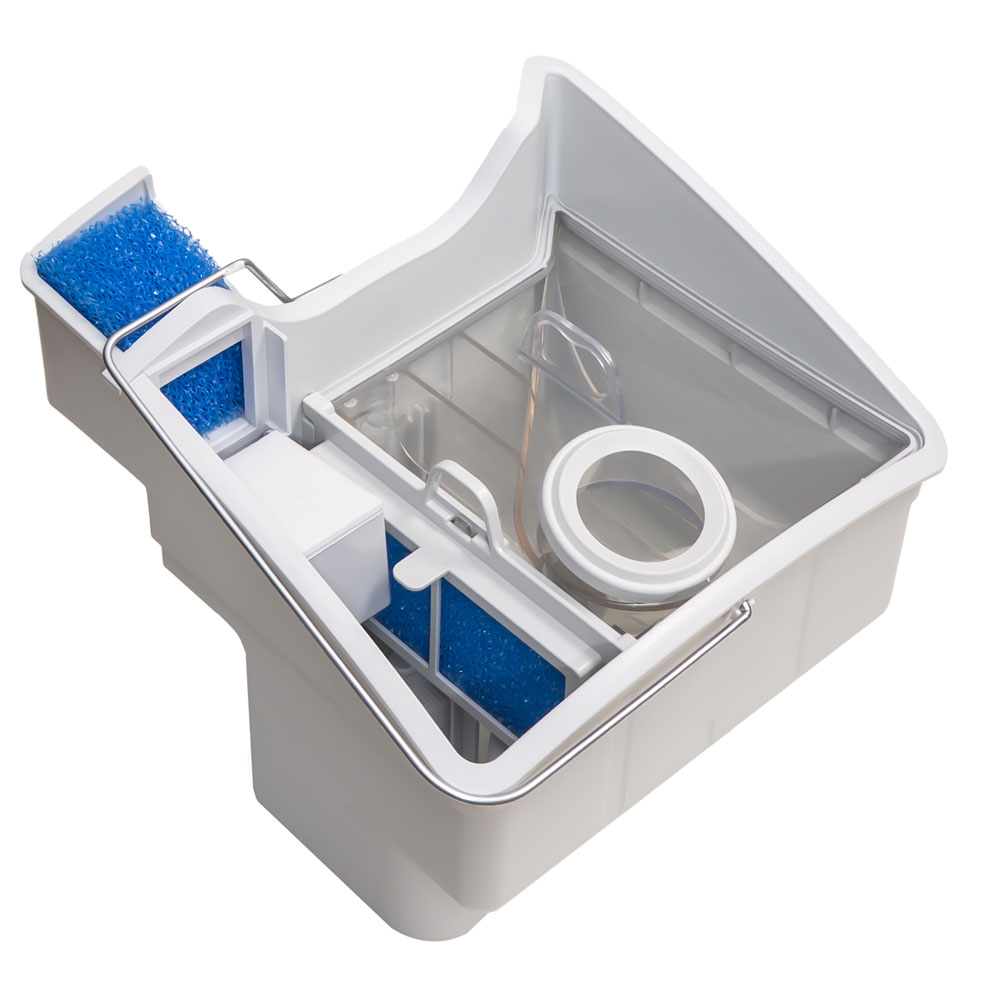

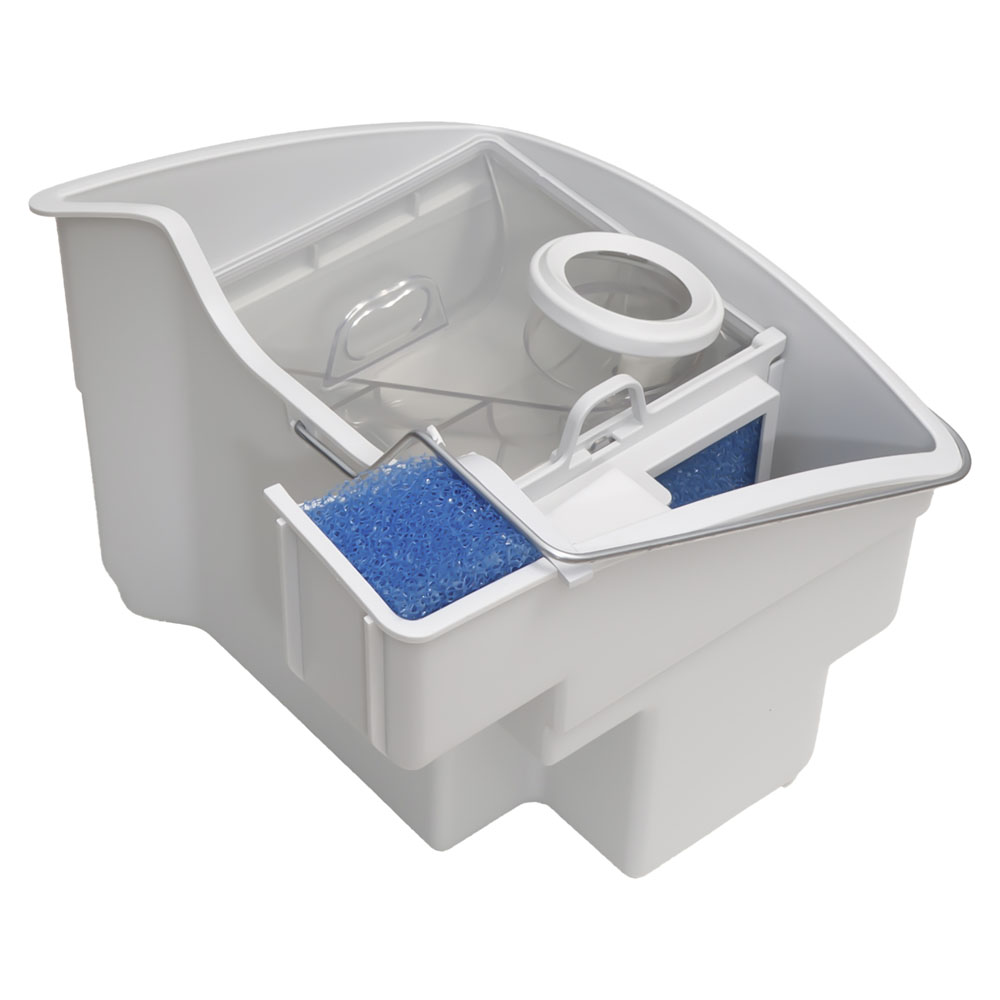

Система аквафільтрації для TWIN /SYNTHO (787185)

У пилососах модельного ряду THOMAS TWIN застосовується система АКВА-фільтра інжекторного типу.

Суть роботи такої системи зводиться до наступного: при роботі пилососа вода у вигляді водяного пилу впорскується в повітряно-пиловий потік, що вривається з всмоктуючого шланга в відсік для збору сміття. Порошинки, піщинки й інше сміття, що мчать в повітряному потоці, змішуючись із водяним пилом, намокають, важчають і у вигляді бруду опадають у контейнер для збору брудної води.

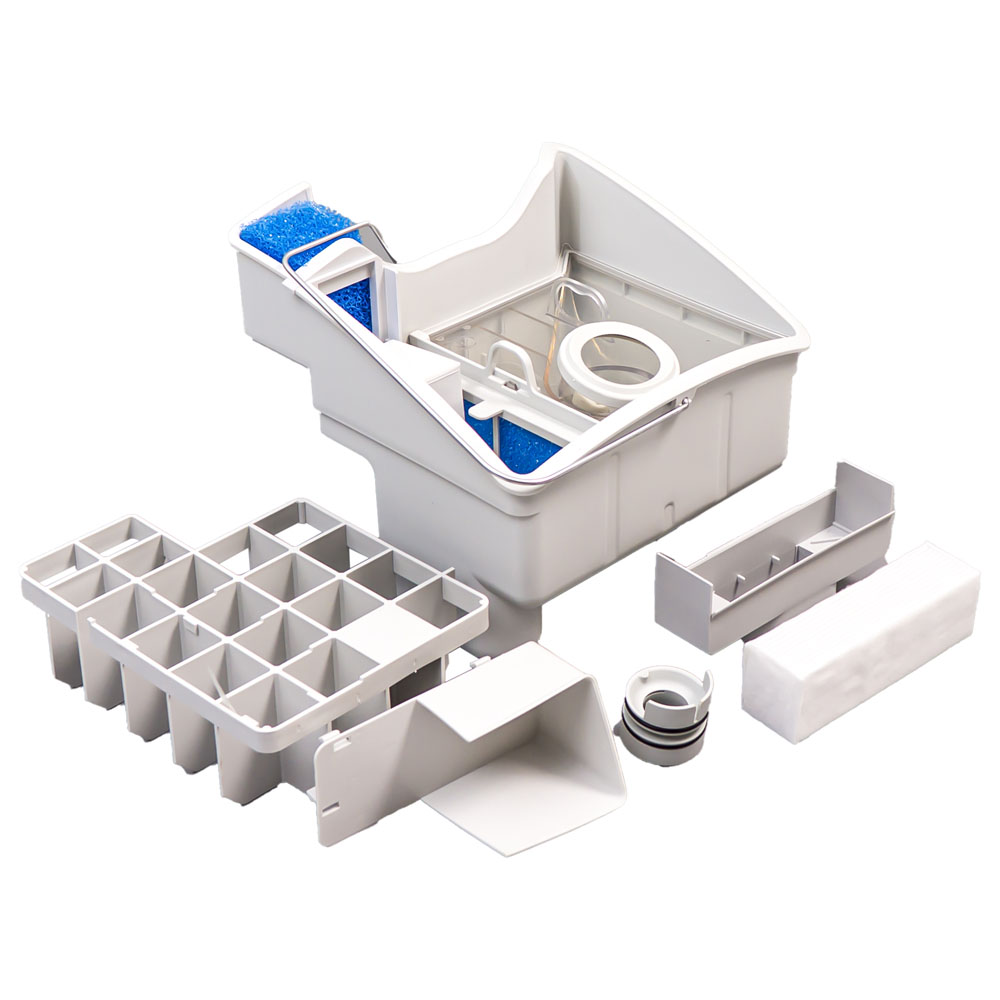

Система АКВА-фільтра складається з трьох компонентів:

• чистої води (1 літр) кімнатної температури, що заливається перед початком роботи в контейнер для збору брудної води

• власнедеталі АКВА-фільтра в зборі з пористим фільтром

• всмоктуючим фільтром-кубиком, АКВА-розпилювача

Підготовка до прибирання - перевірка правильності складання системи АКВА-фільтра

Відкрийте кришку корпусу приладу, піднявши фіксатор кришки, і переконайтеся в тому, що всі компоненти системи АКВА-фільтра встановлені правильно:

• У всмоктуючому патрубку відкидної кришки повинен бути встановлений АКВА-розпилювач (атр. 198158) - деталь, через яку під час роботи пилососа в повітряно-пиловий потік, що всмоктується в відсік для збору сміття, впорскується вода. АКВА-розпилювач утримується в патрубку лише за допомогою двох гумових кільцевих ущільнювачів, які водночас герметизують з'єднання. При цьому АКВА-розпилювач повинен бути втоплений до упору так, щоб обидва кільцевих ущільнювача знаходилися всередині всмоктуючого патрубка. Тільки в цьому випадку з'єднання буде герметичним, що необхідно для нормальної роботи системи АКВА-фільтра.

АКВА-розпилювач повинен бути правильно зорієнтований таким чином, щоб при закритті відкидної кришки два коротких циліндричних виступи на АКВА-розпилювачі потрапили в отвори 8-подібного ущільнювача (арт. 109213), закріпленого на деталі АКВА-фільтра. Правильна орієнтація АКВА-розпилювача забезпечується за допомогою наявних у всмоктуючому патрубку пластмасових виступів-виливок і вирізу на самій деталі АКВА-розпилювача, який відповідає середньому виступу в патрубку.

При установці АКВА-розпилювача у всмоктуючий патрубок потрібно із зусиллям вдавлювати деталь рукою.

Іншою рукою слід обов'язково притримувати відкриту відкидну кришку корпусу приладу. Інакше можливе пошкодження шарніра і навіть поломка кришки!

• У внутрішній відсік приладу повинен бути встановлений контейнер для збору брудної води (арт. 118017) з «мокрим» фільтром (арт. 195198) та поплавком (арт. 191622).

• У контейнер для збору брудної води повинен бути встановлений дифузор (арт. 198531) із пористим фільтром (арт. 195168) та всмоктуючим фільтром-кубиком (арт. 191939). При цьому дифузор повинен бути встановлений за обидва напрямних ребра в контейнері для збору брудної води до упору таким чином, щоб ущільнення, наявне по периметру деталі, прилягало до внутрішніх стінок контейнера.

• У внутрішньому відсіку приладу повинен бути встановлений фільтр НЕРА (артикул 195180).

• У внутрішньому відсіку приладу повинен бути встановлений фільтр для захисту мотора (арт. 195253 або арт. 195197).

• Залити 1 літр чистої води кімнатної температури в контейнер для збору брудної води і закрити відкидну кришку корпусу.

Кожного разу після закінчення прибирання приміщення слід спорожняти і ретельно очищати, промивати і просушувати всі компоненти приладу, що використовувалися (а не тільки системи АКВА-фільтра).
